概述

GDL型立式多級泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。GDL型泵在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。

1、 立式多級離心泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體，多級離心泵電機軸與泵軸通過爪型連軸器聯接，具有結構緊湊、噪音低、占地面積小等優點。

2、立式多級離心泵為立式結構，具有占地面積小的特點，泵重心重合于泵腳中心，因而運行平穩、振動小、壽命長。GDL型立式離心泵口徑相同且在同一水平中心線上，無需改變管路結構，可直接安裝在管道的任何部們，安裝極為方便。

型號意義

例如：80GDL立式多級離心泵36-12X580-進出口直徑

GDL立式多級離心泵12-單級揚程

36-設計點名義流量(m3/h)

P-代表不銹鋼離心泵

B-代表防爆立式多級離心泵

L-代表立式立式多級離心泵

W-代表臥式立式多級離心泵

結構類型

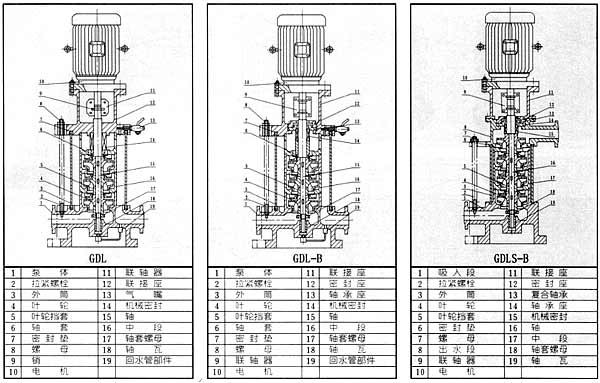

結構圖

產品用途：

立式多級離心泵適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

使用條件：

清水、常溫下使用

立式多級離心泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體，多級離心泵電機軸與泵軸通過爪型連軸器聯接，具有結構緊湊、噪音低、占地面積小等優點。大西洋泵業離心泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

適用范圍：

主要應用于高層建筑供水，也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。多級離心泵主要由定子、轉子、軸承和軸封四大部分組成,立式多級離心泵定子部分主要由吸入段、中段、吐出段和導葉等組成，有拉緊螺栓將各段夾緊，構成工作室。離心泵一般水平吸入，垂直向上吐出;用于是油田注水時，泵進出口均垂直向上，泵出、入口均垂直平行。立式多級離心泵水封水來源于泵內的壓力,GDL離心泵水封水來源于外部供水。

多級泵轉動：

離心泵通過彈性聯軸器由原動機直接驅動。從原動機端看泵，多級離心泵為順時針方向旋轉，立式多級離心泵是立式單吸多級節段式離心泵。供輸送清水(含雜質量小于1%，顆粒度小于0.1mm)或物理化學性質類似于水的其它液體。離心泵輸送介質溫度小于80℃，適用于礦山排水、油田注水、工廠和城市給、排水等場合。油田注水泵根據介質的腐蝕性，泵采用不同的材質，DG型泵輸送介質溫度小于105℃，適用于各種鍋爐給水。立式多級離心泵的泵體、泵蓋葉輪、材質為優質鑄鐵HT200;泵軸材質為45#鍍鉻軸軸套材質為鑄鋼400，Y3系列新型節能電機:防護等級IP54

主要性能參數表
